„ Endbearbeitungsmaschinen ! „
Wirtschaftliche Versorgung von
Drehautomaten und auch anderen Zerspanungsmaschinen bei großen
Mengen von Materialanfall.
Sinnvoll konstruierte Rollenbahnen für weitere Automatisierung. |
|
Präzision und
Wirtschaftlichkeit
Arbeitsprozesse:
- Anfasen 60°
- Längsdrehen bis maximal 40 mm
- Zentrierbohren
|
|
Rollenbahn |
|
Arbeitsablauf vollautomatisch:
- Spannen, Futter zu
- Eilgang vorwärts
- Arbeitsvorschub
- Verweilzeit für Ausschneiden
- Eilgang zurück
- Entspannen, Futter auf
|
Maschinenbeschreibung:
- |
Maschinengehäuse: verwindungsfreie
Stahlschweißkonstruktion |
- |
Führung des Werkzeugschlittens in
geschliffenen, hart verchromten
Präzisions-Rundführungen |
- |
Arbeitsspindel mit nachstellbarer Lagerung |
- |
zeitsparender Werkzeugwechsel |
- |
stufenlos regelbare Antriebseinheit mit
Handrad-Zentralverstellung und Stellungsanzeige |
- |
Spanneinheit mit zwei selbstzentrierenden
Dreibackenfuttern, pneumatisch betätigt |
- |
Einrichteinheit für Material-Durchmesser,
Anfaslänge, Vorschubgeschwindigkeit. |
- |
Elektrische und pneumatische
Bedienungs-Elemente in sinnvoller Anordnung |
- |
Kühlmittel-Einrichtung und Spänekasten
herausnehmbar, im Maschinengehäuse untergebracht |
|
|
|
|

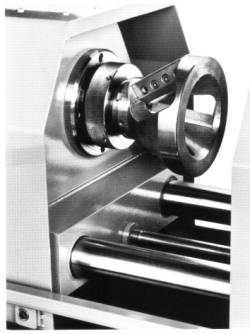

Arbeitsspindel mit Anfaskopf |
|
|
|
|
Technische Daten: |
Modell LKA 45 |
Modell LKA 80 |
max. Werkstück-Durchmesser rund |
45 mm |
80 mm |
max. Werkstück-Durchmesser
6kt-SW |
41 mm |
70 mm |
min. Werkstück-Durchmesser rund
und 6kt |
5 mm |
10 mm |
min. Werkstück-Länge |
400 mm |
450 mm |
Drehzahlbereich stufenlos
|
Stufe I/Stufe II
61-366/122-732 |
Stufe I/Stufe II
51-306/102-612 |
Elektrische Ausrüstung
220/380 V, 50 Hz |
Motorleistung Hauptmotor |
kW 0,75/1,1 |
kW 1,3/1,8 |
Motorleistung Kühlmittelmotor |
kW 0,07 |
kW 0,07 |
Erforderlicher Luftdruck |
6-8 bar |
6-8 bar |
Gewicht ca. |
475 kg |
520 kg |
|
|
|
Abmessungen: |
|
|
Länge ca. |
1520 mm |
1520 mm |
Breite ca |
610 mm |
610 mm |
Höhe ca. |
1350 mm |
1350 mm |
|
|

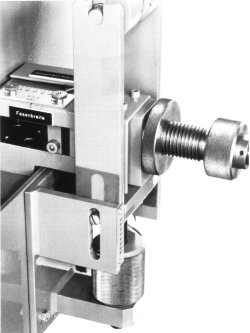

Einricht-Einheit |
|
Technische Änderungen bezügl. Wort und Bild ohne Vorankündigung
vorbehalten.
|
|
